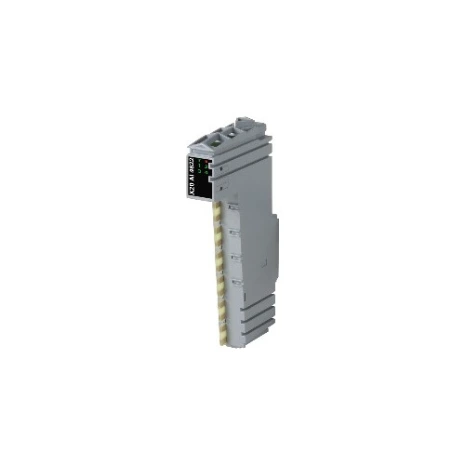

X20AI4622

El X20AI4622 de B&R es un módulo de adquisición de datos analógicos que permite integrar señales de campo directamente en sistemas de control basados en PLC. Gracias a sus 4 entradas analógicas diferenciales, el módulo es capaz de trabajar tanto con señales de voltaje como de corriente, lo que lo hace ideal para sensores industriales, instrumentación y control de procesos.

Este módulo incorpora un convertidor A/D de 13 bits, proporcionando mediciones precisas y estables incluso en entornos industriales con ruido eléctrico. Además, cuenta con un filtro configurable de tercer orden (low-pass) que permite optimizar la señal de entrada según la aplicación.

Su diseño modular dentro de la plataforma B&R X20 facilita la integración en sistemas existentes, permitiendo escalabilidad y mantenimiento sencillo. Es una solución ideal para aplicaciones donde se requiere monitoreo continuo de variables analógicas, como temperatura, presión, flujo o nivel.

Entradas analógicas

• Número de canales: 4 entradas analógicas

• Tipo de señal:

  • Voltaje: ±10 V

  • Corriente: 0–20 mA / 4–20 mA

• Tipo de entrada: Diferencial

Rendimiento

• Resolución: 13 bits (incluyendo signo)

• Tiempo de conversión: 400 µs (todos los canales)

• Método de conversión: SAR

• Filtro de entrada:

  • Low-pass de 3er orden

  • Frecuencia de corte: 1 kHz

Características eléctricas

• Impedancia de entrada: 20 MΩ (voltaje)

• Señal máxima permitida:

  • Voltaje: ±30 V

  • Corriente: ±50 mA

• Protección contra conexión incorrecta de voltaje

Diagnóstico y operación

• Indicadores LED por canal y estado del módulo

• Diagnóstico por software integrado

• Aislamiento eléctrico canal-bus

Condiciones de operación

• Temperatura: -25 °C a 60 °C (horizontal)

• Protección: IP20

• Montaje: Carril DIN, sistema X20
