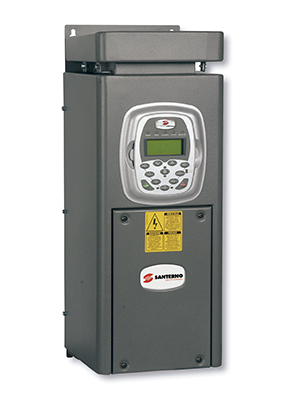

SINUS PENTA

• Voltaje clase 2T

200 a 240Vac o 280 a 340Vdc (-15%, +10%)

3 a 200kW

• Voltaje clase 4T

380 a 500Vac o 530 a 705Vdc (-15%, +10%)

4.5 a 500kW

• Voltaje clase 5T

v500 a 600Vac o 705 a 845Vdc (-15%, +10%)

4 a 560kW

• Voltaje clase 6T

575 a 690Vac o 815 a 970Vdc (-15%, +10%)

5.5 a 630kW

• Hechos completamente de Acero
• Amplio rango de temperaturas de funcionamiento sin reducción de potencia: -10°C a 55°C
• Tablas tropicalizadas
• Sobrecarga hasta 200% durante 2 minutos cada 20 minutos o 1 minuto cada 10 minutos (según el modelo de unidad)
• Corriente pico hasta 240% durante 3 segundos
• Frecuencia de entrada: 50-60Hz
• Puerto de serie RS485 integrado, protocolo de comunicaciones MODBUS RTU
• Amplia gama de características de protección integradas
• Ajuste de frecuencia de salida de 0 a 599Hz (hasta 1000Hz bajo demanda)
• Grado de protección IP00, IP20, IP54
• Configuración paralela también disponible
• Sistema de enfriamiento inteligente, montaje de panel para la segregación de los canales de servoventilación
• SINUS PENTA GABINETE/CAJA en armario eléctrico también disponible
• Compatible con redes TN-S, TN-C, TN-CS y TT Compatibilidad con redes de TI disponibles bajo demanda
• Fabricado con materiales de primera calidad, totalmente hecho en Italia
• Función Safe Safe Torque Off (STO), Sil3 y EN ISO 13849-1, PL-d
• Certificación: CE,UL, EAC, RCM
• Compatible con el software Easy Harmonics que computa la amortiguación de corriente armónica
• Compatible con el software “REMOTE DRIVE” para el control remoto del dispositivo

Un producto, 5 modos de control:

• UFI (Unidad de Frecuencia Invertida) Función de modulación vectorial para aplicaciones de uso general.
• CTV (Control de Torque Vectorial) Función vectorial sin sensores para aplicaciones de alto torque.
• COC (Control Orientado al Campo) Función vectorial con codificador para una alta precisión de torque y amplio rango de velocidad.
• SYN (Síncrono) Función vectorial para PMSM sin escobillas con alta precisión de torque y alta eficiencia energética.
• RGN (Regenerativo) Unidad de alimentación de CA/CC sinusoidal regenerativa, PF=1, para la alimentación directa de una serie de unidades.

Excelente flexibilidad de programación para cada aplicación industrial específica:

• El control inteligente de voltaje ya está disponible: Algoritmo innovador que impide el aumento de la tensión de CC sin necesidad de aplicar resistencias de frenado externas.
• Precisión de velocidad en lazo abierto: ± 0.5% de max. velocidad. Precisión de velocidad en bucle cerrado (con codificador): <0.01% del máx. velocidad.

N.4 clases de sobrecarga:

• Ligero: Hasta el 120% durante 60 s cada 10 minutos o durante 120 s cada 20 minutos – Ipeak hasta el 144% durante 3 s (según el modelo).
• Estándar: Hasta el 140% cada 10 minutos o por 120 segundos cada 20 minutos – Ipeak hasta el 168% para 3s (dependiendo del modelo)
• Pesado: Hasta el 175% por 60 s cada 10 minutos o por 120 s cada 20 minutos – Ipeak hasta el 210% para 3s (dependiendo del modelo)
• Fuerte: Hasta el 200% cada 10 minutos o por 120 segundos cada 20 minutos
• Ipeak hasta 240% para 3s (dependiendo del modelo)

La mayoría de los codificadores están conectados directamente a la placa de control, sin necesidad de conectar placas opcionales para el modo FOC.

• Auto calibración de los parámetros del motor.
• Conectividad avanzada para la integración de una amplia gama de buses de campo.
• Amplia gama de I/Os estándar.

• ● Unidad de ruptura: Configuración con unidad de frenado integrada hasta tamaño S32 incluida. Una unidad de frenado externa está disponible para tamaños superiores a S32.
• ● Filtro EMC: Versión del producto con filtros de entrada integrados de acuerdo con EN61800-3 2ª ed. En ese caso, la identificación del producto se diferencia por sufijo A1, A2, B. Los filtros integrados limitan la perturbación dentro de los rangos permitidos.
• ● Grado de protección IP54: modelos con grado de protección IP54 disponible hasta el tamaño S32 incluido (220kW).
• ● Dispositivos de funcionamiento: Conjunto de dispositivos operativos en la puerta frontal, que incluyen un potenciómetro, un botón pulsador con forma de seta y un interruptor selector que funciona con llave. Disponible solo para modelos IP54.
